气相二氧化硅对美缝剂拉伸强度影响

 气相二氧化硅是一种纳米材料，具有无定形结构、高比表面积、纳米尺寸粒径、高表面活性、高绝缘性、高热稳定性、化学惰性、高纯度等特性。其原粒径7-40nm，比表面积高达30-450m²/g，表面含有丰富的硅羟基官能团，凭借这一独特的物理化学结构，气相二氧化硅在液态体系中能够通过氢键作用形成三维网络结构，赋予材料优异的增稠、触变及补强性能，因而被广泛用作胶粘剂、涂料、密封胶等领域的功能性添加剂。

美缝剂作为现代家装中瓷砖缝隙填充与美化的关键材料，其性能直接影响装修效果与使用耐久性。目前市场上的美缝剂多以环氧树脂或聚脲树脂为基体，虽然具有良好的粘结性能，但在力学强度、抗流挂性等方面仍有提升空间。汇富纳米技术人员以环氧树脂美缝剂拉伸强度为研究对象，通过在体系中分别添加0%和6%的气相二氧化硅，考察其对拉伸强度的实际影响，并结合作用机理进行分析。

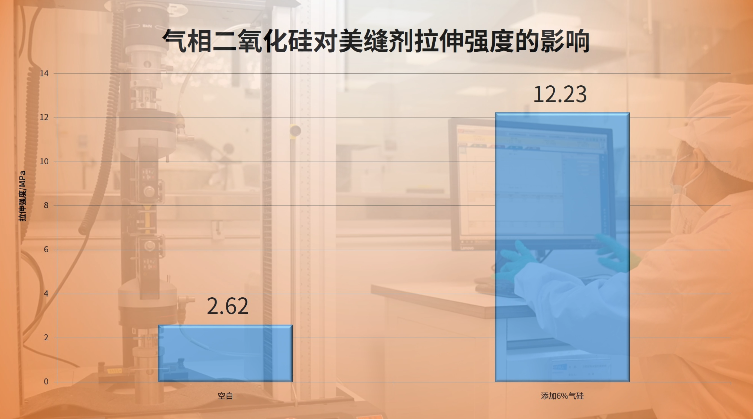

实验以未添加气相二氧化硅的空白样为对照组，以添加6%气相二氧化硅的样品为实验组，在相同条件下完成固化后进行拉伸强度测试。测试结果如下图所示。

如图所示，空白样的拉伸强度仅为2.62MPa，而添加6%气相二氧化硅后，拉伸强度提升至12.23MPa，增幅高达367%。数据直观地表明，适量添加气相二氧化硅能够显著增强美缝剂的拉伸力学性能。

气相二氧化硅对拉伸强度的提升作用主要源于以下三个方面的协同效应：

第一，三维网络结构的物理增强作用。气相二氧化硅表面含有大量硅羟基，可在树脂基体中通过氢键相互作用构建连续的三维网络骨架。该网络在静置状态下能够有效限制聚合物分子链的自由运动，使材料在承受拉伸载荷时表现出更高的刚性与承载能力。

第二，界面结合力的增强。气相二氧化硅表面活性高，与环氧树脂具有一定的相容性，纳米颗粒可与环氧树脂形成较高的界面粘接力。当材料受到外力作用时，应力能够通过界面有效传递至纳米颗粒，引发颗粒周围基体的塑性变形，从而吸收能量，提高整体强度。

第三，填充致密化效应。纳米级气相二氧化硅颗粒可填充于聚合物分子链之间的微观空隙中，减少材料内部缺陷和应力集中点，形成更加致密的微观结构，进而提升拉伸强度。

值得注意的是，6%的添加量在本实验中取得了显著的增强效果，但汇富纳米技术人员表示，气相二氧化硅的添加量并非越高越好。研究显示，拉伸强度随添加量增加呈现“先升后降”的抛物线趋势：当添加量较低时，纳米颗粒均匀分散，可有效形成增强网络；但当添加量过高时，由于颗粒团聚加剧、分散不均，反而会引入微孔隙或空洞，导致拉伸强度下降。因此，针对不同树脂体系和产品要求，需通过实验确定最优添加比例。

皇冠hg2021手机app下载作为国内气相纳米材料领域的领先企业，专注于气相二氧化硅的研发与生产已超过20年，拥有亲水型和疏水型两大系列共数十个牌号的产品，具备年产4万吨气相二氧化硅的稳定供应能力。同时，凭借深厚的技术积累和严格的质量控制体系，为美缝剂、胶粘剂等行业提供可靠的基础材料支撑。随着气相二氧化硅表面处理工艺和分散技术的不断进步，其在美缝剂领域的作用机制研究将持续深入，有望推动美缝材料向更高性能、更优耐久性方向迭代升级。
